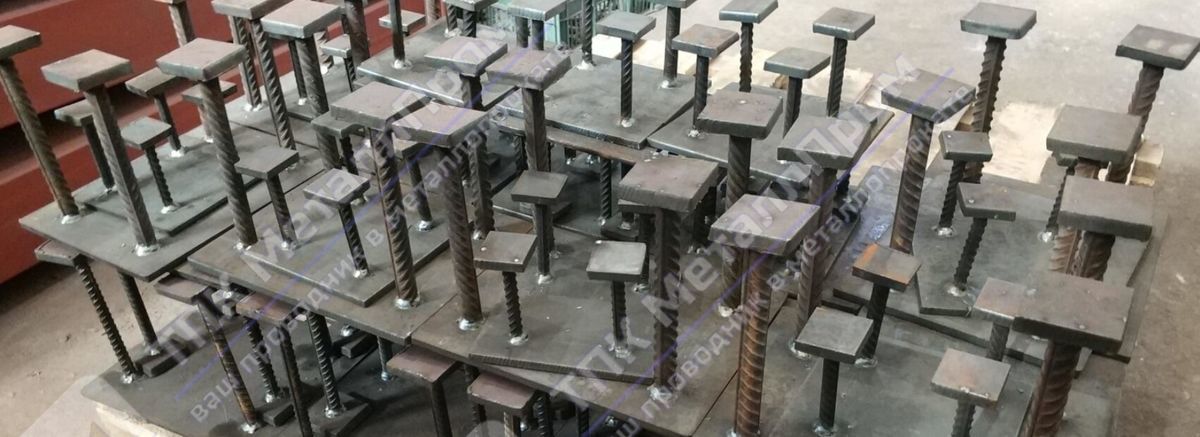

Закладные изделия МН 501-522

Закладные изделия МН 501-522 по чертежам под заказ с покрытием цены в Новом Уренгое, закладные изделия МН 501-522 серии 1.400-15 купить, в наличии и на заказ на официальном сайте ТПК Металлпромм в Новом Уренгое.

Закладные изделия МН 501-522, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

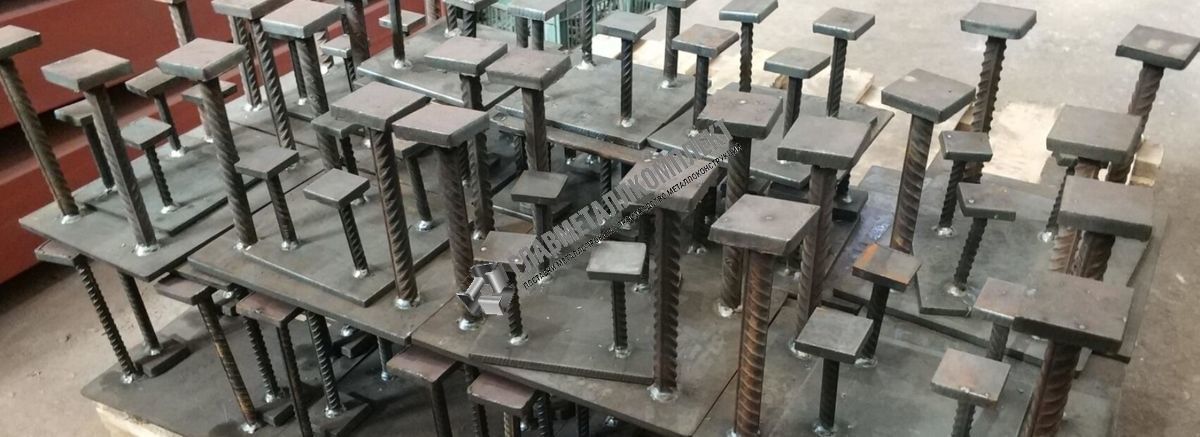

Закладные детали МН 501-522: технические характеристики и чертежи

Закладные изделия МН 501
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 501
Закладные изделия МН 501
Сечение уголка (поз.1), мм63x5
Длина уголка, ммB100
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)2ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb150
Привязки анкеров, ммb225
Выборка стали на 1 изделие (профильная сталь 63x5), кг0.5
Выборка стали на 1 изделие (арм. AIII ф8), кг0.5
Итого, кг1
Обозначение детали1.400-15.B1.510
Закладные изделия МН 502
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 502
Закладные изделия МН 502
Сечение уголка (поз.1), мм75x6
Длина уголка, ммB150
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)2ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Выборка стали на 1 изделие (профильная сталь 75x6), кг1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.5
Итого, кг1.5
Обозначение детали1.400-15.B1.510-01
Закладные изделия МН 503
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 503
Закладные изделия МН 503
Сечение уголка (поз.1), мм63x5
Длина уголка, ммB200
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)2ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 63x5), кг1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.5
Итого, кг1.5
Обозначение детали1.400-15.B1.510-02
Закладные изделия МН 504
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 504
Закладные изделия МН 504
Сечение уголка (поз.1), мм90x7
Длина уголка, ммB200
Кол-во и диаметр арматуры (поз.2)2ф10AIII
Длина арматуры (поз.2), ммl1380
Кол-во и диаметр арматуры (поз.3)2ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 90x7), кг1.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Выборка стали на 1 изделие (арм. AIII ф10), кг0.6
Итого, кг2.7
Обозначение детали1.400-15.B1.510-03
Закладные изделия МН 505
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 505
Закладные изделия МН 505
Сечение уголка (поз.1), мм75x6
Длина уголка, ммB250
Кол-во и диаметр арматуры (поз.2)2ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)2ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1150
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 75x6), кг1.7
Выборка стали на 1 изделие (арм. AIII ф8), кг0.5
Итого, кг2.2
Обозначение детали1.400-15.B1.510-04
Закладные изделия МН 506
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 506
Закладные изделия МН 506
Сечение уголка (поз.1), мм125x80x8
Длина уголка, ммB250
Кол-во и диаметр арматуры (поз.2)2ф10AIII
Длина арматуры (поз.2), ммl1380
Кол-во и диаметр арматуры (поз.3)2ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1150
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 100x63x6), кг3.1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.2
Выборка стали на 1 изделие (арм. AIII ф10), кг0.6
Итого, кг3.9
Обозначение детали1.400-15.B1.510-05
Закладные изделия МН 507
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 507
Закладные изделия МН 507
Сечение уголка (поз.1), мм63x5
Длина уголка, ммB300
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 63x5), кг1.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.7
Итого, кг2.1
Обозначение детали1.400-15.B1.510-06
Закладные изделия МН 508
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 508
Закладные изделия МН 508
Сечение уголка (поз.1), мм90x7
Длина уголка, ммB300
Кол-во и диаметр арматуры (поз.2)3ф10AIII
Длина арматуры (поз.2), ммl1380
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 90x7), кг2.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.3
Выборка стали на 1 изделие (арм. AIII ф10), кг0.8
Итого, кг4
Обозначение детали1.400-15.B1.510-07
Закладные изделия МН 509
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 509
Закладные изделия МН 509
Сечение уголка (поз.1), мм100x63x6
Длина уголка, ммB300
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 100x63x6), кг2.3
Выборка стали на 1 изделие (арм. AIII ф8), кг0.7
Итого, кг3
Обозначение детали1.400-15.B1.510-08
Закладные изделия МН 510
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 510
Закладные изделия МН 510
Сечение уголка (поз.1), мм160x100x9
Длина уголка, ммB300
Кол-во и диаметр арматуры (поз.2)3ф12AIII
Длина арматуры (поз.2), ммl1480
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 160x100x9), кг5.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.3
Выборка стали на 1 изделие (арм. AIII ф12), кг1.6
Итого, кг7.3
Обозначение детали1.400-15.B1.510-09
Закладные изделия МН 511
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 511
Закладные изделия МН 511
Сечение уголка (поз.1), мм75x6
Длина уголка, ммB400
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1150
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 75x6), кг2.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.7
Итого, кг3.5
Обозначение детали1.400-15.B1.510-10
Закладные изделия МН 512
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 512
Закладные изделия МН 512
Сечение уголка (поз.1), мм125x80x8
Длина уголка, ммB400
Кол-во и диаметр арматуры (поз.2)3ф10AIII
Длина арматуры (поз.2), ммl1380
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1150
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг5
Выборка стали на 1 изделие (арм. AIII ф8), кг0.3
Выборка стали на 1 изделие (арм. AIII ф10), кг0.8
Итого, кг6.1
Обозначение детали1.400-15.B1.510-11
Закладные изделия МН 513
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 513
Закладные изделия МН 513
Сечение уголка (поз.1), мм63x5
Длина уголка, ммB500
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 63x5), кг2.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.7
Итого, кг3.1
Обозначение детали1.400-15.B1.510-12
Закладные изделия МН 514
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 514
Закладные изделия МН 514
Сечение уголка (поз.1), мм90x7
Длина уголка, ммB500
Кол-во и диаметр арматуры (поз.2)3ф10AIII
Длина арматуры (поз.2), ммl1380
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 90x7), кг4.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.3
Выборка стали на 1 изделие (арм. AIII ф10), кг0.8
Итого, кг5.9
Обозначение детали1.400-15.B1.510-13
Закладные изделия МН 515
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 515
Закладные изделия МН 515
Сечение уголка (поз.1), мм100x63x6
Длина уголка, ммB500
Кол-во и диаметр арматуры (поз.2)3ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 100x63x6), кг3.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.7
Итого, кг4.5
Обозначение детали1.400-15.B1.510-14
Закладные изделия МН 516
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 516
Закладные изделия МН 516
Сечение уголка (поз.1), мм160x100x9
Длина уголка, ммB500
Кол-во и диаметр арматуры (поз.2)3ф12AIII
Длина арматуры (поз.2), ммl1480
Кол-во и диаметр арматуры (поз.3)3ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Привязки анкеров, ммb250
Выборка стали на 1 изделие (профильная сталь 160x100x9), кг9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.3
Выборка стали на 1 изделие (арм. AIII ф12), кг1.6
Итого, кг10.9
Обозначение детали1.400-15.B1.510-15
Закладные изделия МН 517
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 517
Закладные изделия МН 517
Сечение уголка (поз.1), мм63x5
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)5ф8AIII
Длина арматуры (поз.2), ммl1480
Кол-во и диаметр арматуры (поз.3)5ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 63x5), кг4.8
Выборка стали на 1 изделие (арм. AIII ф8), кг1.2
Итого, кг6
Обозначение детали1.400-15.B1.520
Закладные изделия МН 518
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 518
Закладные изделия МН 518
Сечение уголка (поз.1), мм75x6
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)5ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)5ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 75x6), кг6.9
Выборка стали на 1 изделие (арм. AIII ф8), кг1.2
Итого, кг8.1
Обозначение детали1.400-15.B1.520-01
Закладные изделия МН 519
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 519
Закладные изделия МН 519
Сечение уголка (поз.1), мм90x7
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)5ф10AIII
Длина арматуры (поз.2), ммl1380
Кол-во и диаметр арматуры (поз.3)5ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 90x7), кг9.6
Выборка стали на 1 изделие (арм. AIII ф8), кг0.5
Выборка стали на 1 изделие (арм. AIII ф10), кг1.4
Итого, кг11.5
Обозначение детали1.400-15.B1.520-02
Закладные изделия МН 520
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 520
Закладные изделия МН 520
Сечение уголка (поз.1), мм100x63x6
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)5ф8AIII
Длина арматуры (поз.2), ммl1300
Кол-во и диаметр арматуры (поз.3)5ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 100x63x6), кг7.5
Выборка стали на 1 изделие (арм. AIII ф8), кг1.2
Итого, кг8.7
Обозначение детали1.400-15.B1.520-03
Закладные изделия МН 521
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 521
Закладные изделия МН 521
Сечение уголка (поз.1), мм125x80x8
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)5ф10AIII
Длина арматуры (поз.2), ммl1380
Кол-во и диаметр арматуры (поз.3)5ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 125x80x8), кг12.5
Выборка стали на 1 изделие (арм. AIII ф8), кг0.5
Выборка стали на 1 изделие (арм. AIII ф10), кг1.4
Итого, кг14.4
Обозначение детали1.400-15.B1.520-04
Закладные изделия МН 522
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 522
Закладные изделия МН 522
Сечение уголка (поз.1), мм160x100x9
Длина уголка, ммBп.м.
Кол-во и диаметр арматуры (поз.2)5ф12AIII
Длина арматуры (поз.2), ммl1480
Кол-во и диаметр арматуры (поз.3)5ф8AIII
Длина арматуры (поз.3), ммl2200
Привязки анкеров, ммb1200
Выборка стали на 1 изделие (профильная сталь 160x100x9), кг18
Выборка стали на 1 изделие (арм. AIII ф8), кг0.5
Выборка стали на 1 изделие (арм. AIII ф12), кг2.6
Итого, кг21.1
Обозначение детали1.400-15.B1.520-05
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
Изготовление закладных цилиндров

Цилиндры закладные из листа 40 мм для Волковского ГОК. Изготовлено 8 штук за 1,5 месяца общий тоннаж 68 тонн

Изготовление и монтаж металлоконструкций крытого навеса на Екатеринбургской ТЭЦ

С июля 2023 по сентябрь 2023 проведены работы по подготовке площадки, изготовлению и монтажу металлоконструкций крытого навеса на Екатеринбургской ТЭЦ. Для обеспечения устойчивости конструкции, оперативно произведены ранее неучтённые работы по устройству армированного фундамента (изготовление и монтаж армокаркасов). Все работы, вплоть от расчёта нагрузок и монтажа выполнены специалистами ТПК МеталлПром. Общий вес конструкций (включая армокаркасы и профнастил Н75) составил 72 тоны.

Производим косоуры для лестниц на склад хранения продукции

Производим косоуры для лестниц на склад хранения продукции широкого потребления. Конструкция состоит из листового проката, профильных труб, гнутого швеллера. Покрытие – полимерно-порошковое RAL 2008.

Изготовление опорных рам ОРМП для дорожной отрасли РФ

В октябре-декабре 2023г. выполнена поставка более чем 200 тон металлоконструкций для дорожной отрасли РФ. Опорные рамы ОРМП 30-40 метром изготавливались под строгим контролем специалиста УЗК, в соответствие всей конструкторской документации. Заказ подарил незабываемые эмоции и драгоценный опыт работы, что в конечном итоге, качественно отразилось на результате – объект открыт точно в срок.

Изготовление дымохода высотой в 18 метров

В январе изготовлен дымоход для объекта в центральной России. Габариты конструкции 1,5х1,х1,5х18,5 м изготовлены и защищены от коррозии системой ГФ/ПФ за 16 календарных дней, включая работу в праздничные дни.

Изготовление антенной опоры АО-49

В июле, для объекта в ЯНАО изготовлены решетчатые конструкции антенной опоры 49м в количестве 4шт. (вес 1шт. ориентировочно 17,2тн). Цельносварные конструкции габаритными размерами от 2,1х2,1х6,4м до 3,3х3,3х7,2м собраны и обварены в рекордные сроки (от обеспечения металлом до отгрузки последних секций – 27 календарных дней), а за счёт чёткого соблюдения производственного плана и графика АКЗ, удалось оперативно вывозить конструкции, не останавливая производственный цикл.

В комплекте с метизами стоимость 1 опоры составила 2,74 млн. руб.

Изготовление путевых тяг ТП-24

Изготовлена очередная партия путевых тяг ТП-24 (М24 L=1670мм) в кол-ве 50шт. На этом укладка путей в мкрн. Академический г. Екатеринбурга завершилась. Производительность на данном типоразмере составила 50шт. за смену 8ч. (пила, накатка резьбы с 2х сторон)

Цена изделия составила 1050 руб./шт. в комплекте с метизами.

Изготовление тяги/петли опрокидывателя ковша на самосвал Shacman

Для частного заказчика изготовлены тяги/петли опрокидывателя ковша на самосвал Shacman. По изношенной старой детали сняты замеры, выпущен чертеж и вырезана деталь. Опытная партия 8 штук подготовлена за 5 часов.

Изготовление 184 ростверка Б35-24 по серии 3.407.9-146.3

В марте-апреле изготовлено 184 ростверки Б35-24 по серии 3.407.9-146.3. КМД предоставлено заказчиком, внесены необходимые конструктивные изменения. Дробеструйная обработка и защитное покрытие – горячее оцинкование, выполнено в рекордно сжатые сроки. Шпильки М48 откалиброваны. Ростверки предназначены на объект в ХМАО в составе угловых анкерных опор.

Сборка и установка прожекторной мачты ПМС-32,5 в Алапаевске

Для объекта в г. Алапаевск изготовлены и смонтированы прожекторные мачты ПМС-32,5 в количестве 8шт. Покрытие – горячее оцинкование по ГОСТ 9.307-2021. Прием конструкций проводил в т.ч. сотрудник Ростехнадзор. Вся документация от КМД до сертификатов на сталь, метизы, паспорт качества на металлоконструкцию предоставлены. Введение в эксплуатацию с 25.04.2023г.

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Меркулова Олеся Александровна
Меркулова Олеся Александровна
Главный бухгалтер
Кузнецова Елена Сергеевна
Кузнецова Елена Сергеевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
